使用svg绘制文字
作者:Yun.kou来源:cnblogs.com发布时间:2014/12/1 15:02:16查看数:14730

<text>标签

在svg中用使用<text>标签去定义一段文字。

在平坦的路上曲折前行

<svg height="30" width="200"> <text x="0" y="15" fill="red">在平坦的路上曲折前行</text> </svg>

在例子1中 x="0" y="15" 是文字定位坐标

可能你会有疑问,为什么文字没有距离上边是15呢?这里首先你需要了解个概念baseline 熟悉css的同学会眼熟 会用到 vertical-align: baseline; 但是什么是 baseline呢?

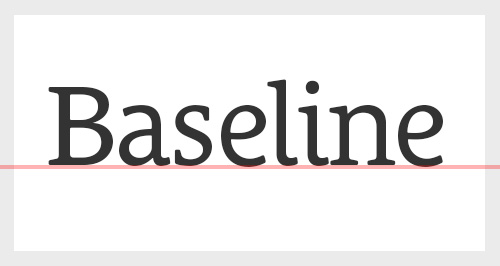

baseline

这不是我们的重点了解移步到《CSS Baseline: The Good, The Bad And The Ugly》 译文:《CSS基线之道

在svg中xy 的坐标就是 基于baseline 如图:

baseline

所以就看不到预想的文字没有距上边15px。

<tspan>标签

你也可以把<text>标签 设定为文本组,其中可以包含<tspan>,而且每个<tspan>都可以有不同的定位和文本格式。

<svg height="90" width="200"> <text x="10" y="20" style="fill:red;">Several lines: <tspan x="10" y="45">First line.</tspan> <tspan x="10" y="70">Second line.</tspan> </text> </svg>

如果没有设置tspan 的 x y 那么文本会类似 css 中行内展示

svg中的文字连接

<svg height="30" width="200" xmlns:xlink="http://www.w3.org/1999/xlink"> <a xlink:href="http://www.w3schools.com/svg/" target="_blank"> <text x="0" y="15" fill="red">I love SVG!</text> </a> </svg>

这里注意下,按照html的习惯直接在a 标签里写文字是不可以的,文字不会显示,这里文字是个文本对象,你要设置这个对象的链接。

transform

到现在svg中的文字标签能满足常规的需要,看似简单,其实不然——“大有可为”!~

比如让文字旋转下

<svg height="60" width="200"> <text x="0" y="15" fill="red" transform="rotate(30 20,40)">在平坦的路上曲折前行</text> </svg>

transform="rotate(30 20,40)" 表示在 (20.40)位置顺时针旋转30度

dx dy

svg 中虽然没有提供排版的相关支持,但是你可以 通过 dx dy 来设置错落的文字
让我们感受下:

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" width="400" height="300" viewBox="0,0,400,300"> <text x="10" y="20"> <tspan dx="0 5 10 15 20">12345</tspan> </text> <text x="10" y="65"> <tspan dy="0 5 10 15 20">12345</tspan> </text> <text x="10" y="150"> <tspan dx="0 5 10 15 20" dy="0 5 10 15 20">12345</tspan> </text> <text x="10" y="215"> <tspan dx="0 5 10 15 20" dy="0 5 10 15 20">我爱你中国</tspan> </text> </svg>

rotate

rotate 文字的旋转属性,rotate可以是个数值列表分别作用于对应的字母

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" width="400" height="300" viewBox="0,0,400,300"> <text x="10" y="20"> <tspan rotate="0 5 10 15 25">在平坦的路上曲折前行</tspan> </text> </svg>

还是得把baseline拿出来,旋转的单位是度,因为我们的习惯是屏幕定位,所以旋转是沿着y轴顺时针旋转。旋转基于每个字母的基线和字母左边。在例子中,文字(字母)是多于rotate的,这时候按照rotate list 的最后一个规则定义多出的字母。
rotate

textLength

textLength不好理解,不是文字的长度的意思,指定文字以 textLength 的 SVG viewer去两端对齐排这些文字类似 css text-align:justify

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" width="400" height="300" viewBox="0,0,400,300"> <text x="10" y="20"> <tspan textLength="400" >在平坦的路上曲折前行</tspan> </text> </svg>

还有个属性配合textLength使用----lengthAdjust
lengthAdjust 有两个值spacing (默认)和 spacingAndGlyphs当设置成spacingAndGlyphs的时候,会拉伸字母,知道适合充满textLength 不太好理解,看下实例就懂了。

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" width="400" height="300" viewBox="0,0,400,300"> <text x="0" y="20"> <tspan textLength="400" lengthAdjust="spacing" >在平坦的路上曲折前行</tspan> </text> <text x="0" y="80"> <tspan textLength="400" lengthAdjust="spacingAndGlyphs" >在平坦的路上曲折前行</tspan> </text> </svg>

<path>的使用

<path>标签的使用:
使用过Illustrator的朋友都知道,我们可以让文字跟随路径,做出各种形状的文字。我们需要用<defs>来定义<path>(会在大漠之后相关文章中介绍)。定义好路径后,文字就可以跟着定义的路径跑了。

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" width="400" height="300" viewBox="0,0,400,300"> <defs> <path id="a1" d="M0 50 C150 150 100 -50 300 50" stroke="#000" fill="none"/> </defs> <text> <textPath xlink:href="#a1">在平坦的路上曲折前行</textPath> </text> <text dy="30"> <textPath startOffset="30%" xlink:href="#a1">在平坦的路上曲折前行</textPath> </text> </svg>

xlink:href 来指定<path> startOffset 来指定在路径上的起始位置。

这里xlink:href 不但能指定路径,还能指定一段文字。

原文地址:http://www.cnblogs.com/yunkou/p/4134423.html
